开发板概述

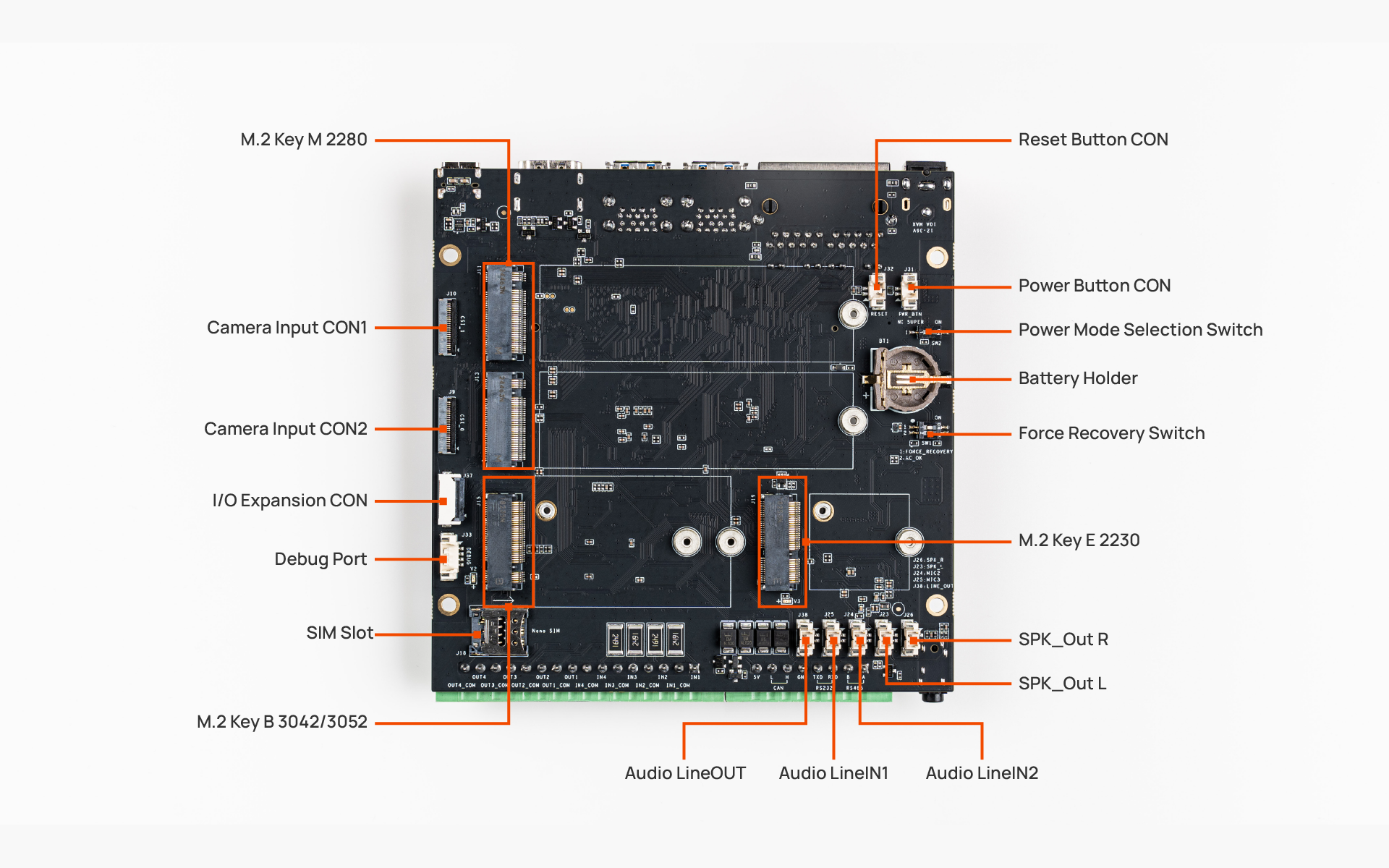

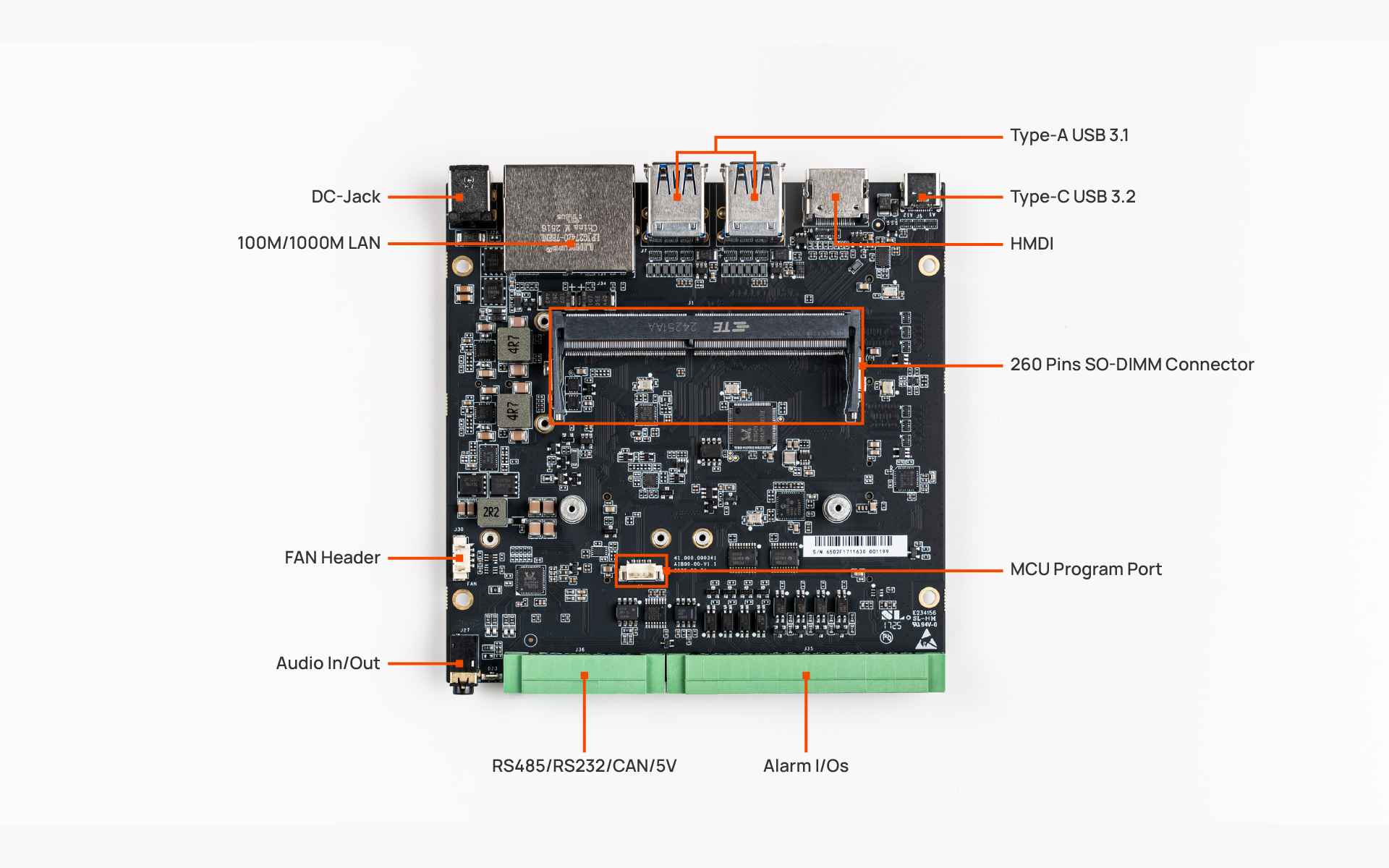

NG4500-CB01 是为 NeoEdge NG4500 系列 AI 边缘计算设备设计的高性能开发载板。该载板适用于 NVIDIA Jetson Orin 系列模块（Orin Nano/NX），适用于机器视觉、工业自动化、机器人和 AIoT 等应用场景。
核心特性
- 兼容NVIDIA Jetson Orin系列模块：支持Jetson Orin Nano 4GB/8GB和Orin NX 8GB/16GB
- 丰富的接口资源：
- 双千兆以太网接口
- 4×Type-A (USB 3.1) 和 1×Type-C (USB 3.2)
- RS232、RS485、CAN总线接口
- 数字量输入/输出接口(DI/DO)
- HDMI 4K视频输出
- 音频输入输出接口
- 扩展能力：
- M.2 Key M PCIe 4.0 NVMe SSD接口（2280规格）
- M.2 Key M PCIe 1.0扩展接口
- M.2 Key B接口支持4G/5G/Wi-Fi Halow（2242/2252规格）
- M.2 Key E接口支持Wi-Fi 6/蓝牙5.0（2230规格）
- 4lanes MIPI×2摄像头接口
- 工业级设计：宽压输入（12V-36V DC），无风扇被动散热设计，工作温度-25°C至60°C
技术规格
| 参数类别 | 规格 |
|---|---|
| 模块支持 | Jetson Orin Nano 4GB/8GB，Jetson Orin NX 8GB/16GB |
| 处理器 | 6/8核Arm® Cortex® A78AE v8.2 (64-bit) |
| GPU | 512/1024 NVIDIA® CUDA® cores，16/32 Tensor核心 |
| AI性能 | 最高157 INT8 TOPS（SUPER模式） |
| 内存 | 4GB/8GB/16GB LPDDR5 |
| 存储扩展 | 支持NVMe SSD（2280），预装128GB-1TB |
| 网络接口 | 2×RJ45千兆以太网 |
| 无线扩展 | Wi-Fi 6/蓝牙5.0，4G/5G/Wi-Fi Halow |
| 视频接口 | HDMI输出，2×MIPI CSI摄像头接口 |
| 串行接口 | RS232，RS485，CAN |
| 电源输入 | DC 12V-36V，峰值功率120W |
| 尺寸 | 160mm × 125mm × 75mm（整机尺寸） |
| 操作系统 | Ubuntu Linux（JetPack 6.0+） |
开发资源
NG4500-CB01开发板提供了全面的开发资源和文档支持，以下是相关开发资源的链接：
硬件资源
软件资源
- 系统烧录指南 - 提供Jetson模块系统烧录的详细步骤
- 开发环境搭建 - 指导如何配置开发环境和开发工具
- 驱动安装与更新 - 包含各类硬件接口的驱动安装说明
- 软件框架与工具 - 支持的开发框架和工具列表
应用开发
- DeepSeek大语言模型部署 - 在NG4500上部署大语言模型的教程
- MediaPipe框架应用 - 使用MediaPipe开发视觉应用的示例
- 目标检测应用实现 - 基于TensorRT的目标检测应用开发
开发工作流程
-
硬件准备
- 安装Jetson Orin模块到开发板
- 连接电源和外设（显示器、键盘、鼠标）
- 根据需要安装扩展模块（存储、通信模块等）
-
系统初始化
- 烧录JetPack操作系统
- 完成系统初始设置
- 安装必要的驱动和更新
-
开发环境配置
- 安装CUDA、cuDNN、TensorRT等开发工具
- 配置开发框架（PyTorch、TensorFlow等）
- 设置IDE和开发工具链
-
应用开发与测试
- 开发AI应用程序
- 使用JetsonStats监控系统资源
- 优化性能和功耗
-
部署与优化
- 应用程序打包和系统集成
- 性能调优和稳定性测试
- 工业环境适配和测试
快速入门
新用户可以参考快速入门指南，快速了解并上手NG4500设备。这份指南将帮助您完成初始设置，并指导您进行系统初始配置。
技术支持与资源
- NVIDIA Jetson开发者论坛 - NVIDIA官方技术支持论坛
- Jetson Linux API参考 - Jetson Linux开发参考文档
- Jetson Orin开发者套件文档 - NVIDIA官方开发者套件文档
- NVIDIA NGC目录 - NVIDIA预训练模型和容器仓库
- Jetson社区项目 - Jetson平台开源项目和示例
如需进一步的技术支持，请联系我们的技术支持团队。
完整的产品信息请参阅NG4500系列产品概述。
